欢迎浏览“铜陵市丹青涂料化工有限责任公司”官网!
联系我们
CONTACT US

电话:0562-2867882

传真:0562-2867882

联系人:赵先生

邮箱:575880082@qq.com

地址:安徽省铜陵市铜陵大市场16栋16A09号

当前位置
主页>公司新闻

环氧树脂地坪漆的施工应用

发布时间:2018/6/11 9:55:25

一、环氧树脂地坪漆的分类

按使用溶剂的不同,分为溶剂环氧树脂地坪漆和无溶剂环氧树脂地坪漆两大类,其中无溶剂环氧树脂地坪漆以水性环氧树脂地坪漆为主。

从施工的难易程度和性价比来分,最常用的有环氧树脂薄涂地坪漆和水性环氧地坪漆。



二、环氧树脂薄涂地坪漆

1、性能特点:(防尘、防潮、耐磨)

便于清洁、施工快捷、维护方便、造价低廉;

附着力强、柔韧性好、耐冲击;

厚度0.3~0.5mm。

2、使用年限

一般3~5年

3、施工工艺

基本工艺:基层处理→涂刷封底底漆→批刮腻子→打磨、吸尘→涂刷色漆→涂刷罩面清漆

1)全新混凝土地面或全新水磨石地面施工工艺

①现场封闭,施工人员进入场地,划分施工区,禁止闲杂人员进出,为了确保施工质量厂方不得安排交叉施工。

②地面处理:a、清洁铲除杂质;b、用腻子补平坑洞;c、用打磨机满地打磨进行拉毛处理,以利于底涂的渗透,增加附着力。

③涂装施工: 施工结构图

a、上封闭底漆,油漆用量0.125kg/m2

b、刮涂腻子,油漆用量0.025kg/m2 -----面 层

c、上环氧色漆二遍(A:B=1:1), -----色漆层

油漆用量0.35kg/m2 -----腻子层

d、用A组清漆罩面,无色---底漆,油漆用量0.15kg/m2--水泥面。每平方米用油漆约0.65kg

2)旧基层面上施工的施工工艺

A、打磨,清洁卫生B、敲除空鼓部位C、局部强力洗净剂处理D、基面缺陷的修复E、裂缝的修复F、裂缝的修复G、涂底层涂料H、涂表层装饰涂料。

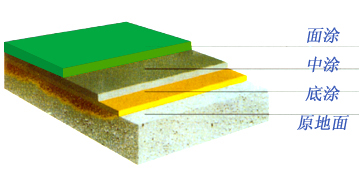

4、施工剖面图

三、水性环氧树脂地坪漆

1、特点:防尘、防腐、防潮、耐磨,便于清洁、施工快捷、维护方便、造价低廉。

2、厚度:一般为0.2-0.3mm。

3、使用期限:一般为3─5年。



4、施工工艺

1)全新混凝土地面或全新水磨石地面的施工工艺

A、打磨地面,然后清扫、吸尘;

B、用用专用底漆滚涂打底(视基面吸油情况而定),以加强基面和封闭水泥表层毛细孔,增强油漆附着力;

C、用地板漆腻子满刮,干后铲平或打磨平整,清扫表面灰尘;

D、用专用色漆滚涂于腻子层上两遍色漆,使色泽一致;

E、需要划线的,用分色纸贴好后,涂刷2遍所指定颜色地板漆,干后撕去分色纸;

F、清理一次,去净表面颗粒;

G、用专用面漆罩面,增强漆面硬度、耐磨强度和光泽度。

2)旧基层面上施工的施工工艺【同二~3~(2)】。



5、施工剖面图







四、普通环氧树脂地坪漆造价:

约22 元/公斤。包工包料单价:25-45元/平方米(根据厚度)。



五、介绍造价较高使用寿命较长的环氧树脂石英砂浆自流平地坪漆

一、产品特性:

耐磨、耐冲击、硬度强、防化学溶剂及酸、碱、盐介质腐面,卫生无毒、易清洗等。

二、适用范围

适用于重工业地坪,要求耐磨性能强,耐冲击性的电子、机械、通讯设备、仪器仪表、食品、饮料、医药、化工、造纸 、烟草、塑料、文体用品等制造车间地面,特别需要跑叉车、汽车、重手推车的停车场 、仓库等走道。以及其它有重机械行走之场所的洁净耐磨地坪,或旧地面、粗糙地面的翻新。

三、施工工艺:

⑴ 检测原素地情况:素地耐压、抗冲击、强度、平整度、有无松动、油污、干燥(含水率≤8%)。

⑵ 素地处理:首先用磨机对素地进行打磨,凹凸不平处需磨平,潮湿的地方烘干,然后清理吸尘,使其达到:平整、无松动、无油污、干燥(含水率≤8%)。

⑶ 底涂:加入密着剂和渗透剂再搅拌均匀,使树脂具有低粘度和高渗透性,使底涂渗透到地下,对地面增强附着力。

⑷ 石英砂浆层(或金刚砂):使用HE—30的环氧树脂中涂复合材料加入1—3倍的石英砂(或金刚砂)搅拌均匀,用镘刀涂装底涂,增强地面平整度,厚度及提高地板机械性能。

⑸ 批涂:砂浆层固化后,用HE—30中涂料,均匀的批在石英砂浆层上,达到密封砂浆层的细孔,增强地板的韧性。

⑹ 彩色面涂:待中涂固化后,打磨,吸尘清理完后,使用HE—40面涂,涂装上面涂覆盖力好、耐磨、着色自由、光洁且有镜面效果。

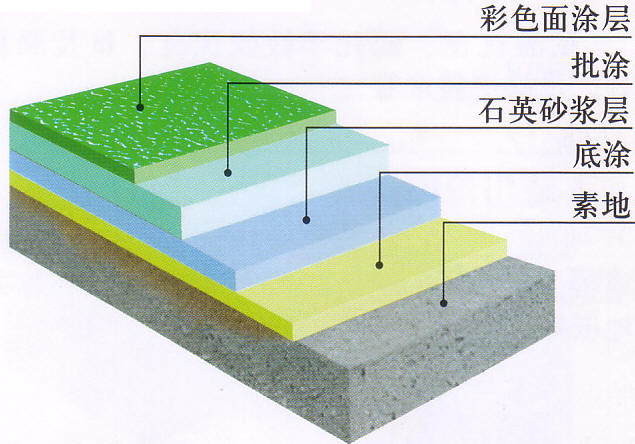

四、施工工艺图





五、其它特点:

1、使用寿命(正常)5—8年;

2、颜色可无限调配;

3、厚度:适合1mm—1.5mm。

五、技术指标:



项  目

单 位

指  标

抗压强度

Mpa

>70

抗冲击强度

J/cm²

1.8

拉伸强度

Mpa

>16

吸水率

0.1-0.5

收缩率

粘接强度(与水泥)

Mpa

≥2

铅笔硬度

H

≥0.8

耐磨性(750g/500r)

g

≤0.02

耐盐水    3%

10个月无变化

耐H2SO4  30%

10个月无变化

耐NaOH. 50%

12个月无变化

耐HNO3

不耐
